Обозначение сварочных швов на чертеже

Проектирование и изготовление металлоконструкций требует особого внимания к выбору технологий сварки и правильному отображению сварочных швов на чертежах. Это позволяет добиться высокого качества готового изделия, т. к. необходимая информация о швах находится перед глазами сварщика.

В данной статье мы подробно рассмотрим, как следует обозначать сварные швы на чертеже, виды сварочных соединений. Расшифровки условных обозначений и изображений будут затронуты лишь в общем формате.

Необходимость правильного обозначения сварных швов

Оно имеет огромное значение, поскольку только так можно передать полную информацию о характеристиках и методах сварки. Схема сварочных швов значительно упрощает процесс передачи сведений о параметрах и видах соединения металлических деталей.

Обозначения должны строго соответствовать стандартам ЕСКД и ГОСТ, что обеспечивает единство восприятия чертежей всеми участниками производственного процесса. Схемы и таблицы указывают вид сварки, размер швов, используемые материалы и др. параметры. Невыполнение стандартов приводит к низкому качеству изделия.

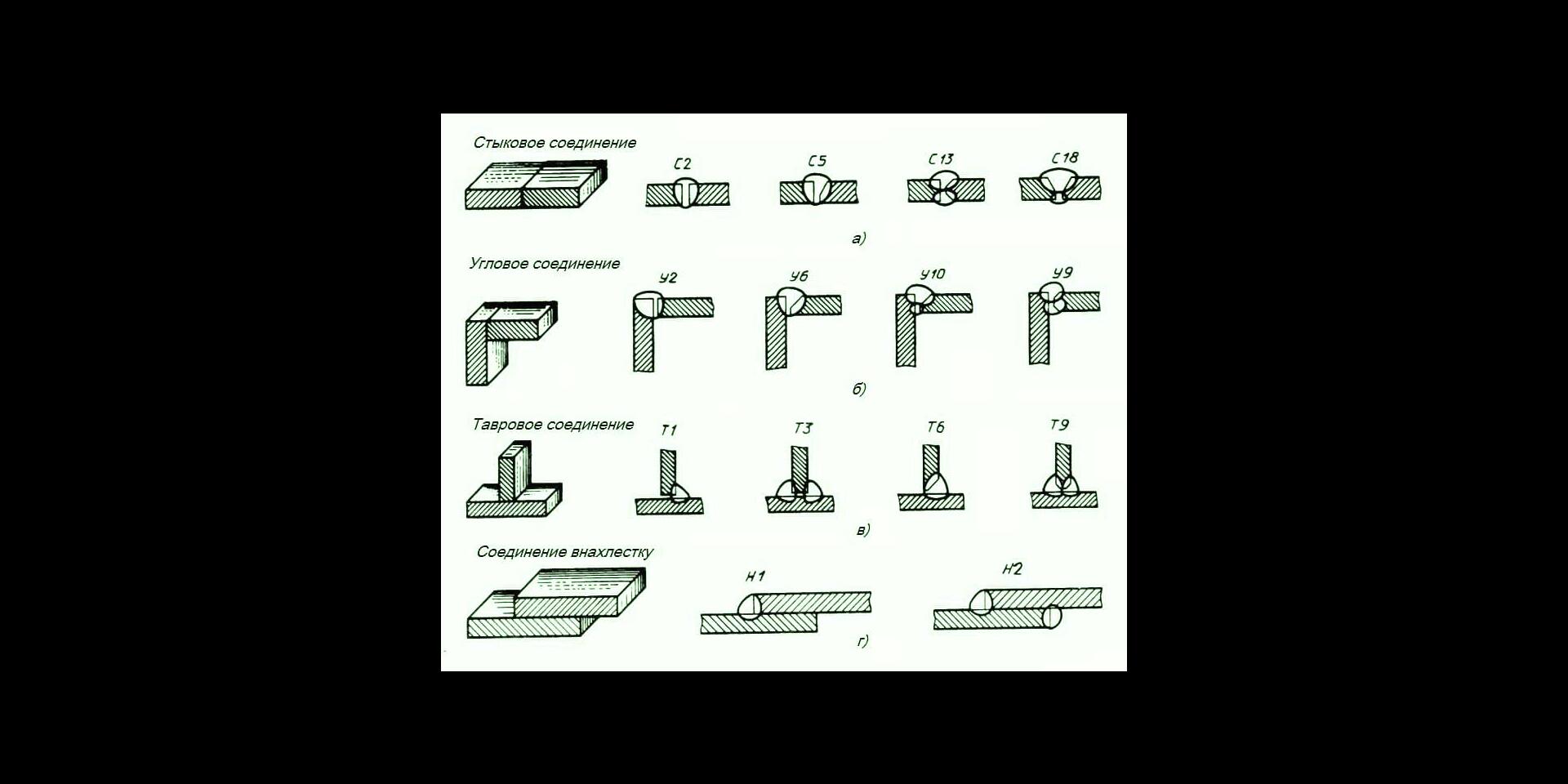

Разновидности сварочных соединений

На чертежах встречаются и обозначаются самые разные их типы. Наиболее распространены стыковые, угловые, торцевые, нахлесточные, тавровые и прерывистые швы. Каждый выполнен в соответствии с установленными стандартами. Каждый называется в зависимости от своего типа и назначения. Давайте подробнее рассмотрим указанные примеры.

• Стыковые соединения. Применяются для сварки деталей расположенных в единой плоскости. Могут выполняться как с одной стороны стыка (односторонние), так и с обеих (двусторонние).
• Угловые соединения. Используются для скрепления деталей под определенным углом. Он может варьироваться от 30 градусов и выше.
• Торцевые соединения. Предусматривают сваривание боковых поверхностей деталей. Один из самых простейших видов сварки.
• Нахлесточные соединения. Часто используются там, где необходима высокая точность совмещения элементов. Детали внахлест накладываются одна на другую, отсюда и название.
• Тавровые соединения. Представляют собой крепление торца одной детали к поверхности или вертикальному элементу другой.
• Прерывистые сварные швы. Применяются там, где не требуется сплошная герметичность и важно снизить массу конструкции.
• Выпуклые швы обеспечивают повышенную прочность сварки, но требуют тщательной обработки для устранения излишней выпуклости и выравнивания поверхности.
• Монтажные соединения труб могут объединяться самыми разными вариантами сварки.

Особенности сварочных работ

Для выполнения любых сварочных работ используют документы, содержащие необходимые данные, включая размеры в мм. Для ряда типов сварных соединений допускаются определённые отклонения в толщине свариваемых металлов.

Некоторые сварные швы могут быть невидимыми с лицевой стороны изделия, что усложняет их проверку и контроль качества. То же самое можно сказать о нестандартных элементах металлоконструкции. Иногда даже для стандартных заготовок могут потребоваться дополнительные операции, такие как нанесение точечных сварных швов,

Выбор способа расположения сварного шва зависит от типа соединения и требований к нагрузкам на конструкцию. При выполнении ручной дуговой сварки, чтобы обеспечить равномерную структуру шва, необходимо поддерживать стабильное горение дуги и контролировать скорость перемещения электрода вдоль свариваемого участка.

Плоская форма сварного шва достигается благодаря правильной регулировке тока и скорости движения электрода, что также влияет на границы зоны термического влияния.

Желательно применять только современные аппараты и технику. Это позволяет значительно уменьшить количество дефектов, которые неизбежно возникают во время работы. При выполнении многопроходных сварных швов на основных узлах конструкции следует быть крайне внимательным.

Обозначения на сварочных чертежах

Для правильного обозначения сварных швов на них применяются специальные условные символы и маркировки. Они могут различаться в зависимости от вида соединения и используемого стандарта, однако всегда должны оставаться четкими и однозначными. К основным элементам обозначений относятся:

• Замкнутый контур или монтажное соединение;
• Указание соответствующего гос стандарта;
• Вид сварного шва;
• Способ выполнения сварочного соединения;
• Размеры соединяемых деталей.
• Протяженность свариваемого участка.
• Дополнительные технические характеристики сварного соединения;
• Требования к состоянию поверхностей элементов.

Кромки могут иметь разные формы в частности, V-образный, U-образный или X-образный скос. Он указывает на угол среза металла, необходимый для обеспечения полного проникновения сварочной ванны.

В горизонтальных сечениях линии обозначают проходы сварных швов, что помогает визуализировать их положение. На их рисунке шва указывается длина непрерывных участков, обозначаемых буквами, а также вспомогательные символы, подтверждающие качественные характеристики соединения.

Между кромками иногда оставляется зазор. Он заполняется разогретым до температуры плавления металлом. Это обязательно указывается на чертеже. Поперечные сечения сварных швов изображают на чертежах, чтобы наглядно представить зоны сплавления и определить соответствие конструкторской документации.

Заключение

Всё сказанное позволяет не только задать нужные параметры сварки, но и осуществлять контроль над качеством выполненных работ путем сравнения реального состояния шва с проектной документацией. На этапе подготовки чертежей необходимо детально прописывать все требования.

Правильная маркировка сварных швов на чертежах играет ключевую роль в процессе проектирования и изготовления конструкций из металла,  способствует точной реализации проектов, контролю качества и обеспечению безопасности готовых изделий. Строгое соблюдение стандартов и правил маркировки обеспечивает единый подход к пониманию и исполнению чертежей, что крайне важно в современных высокотехнологичных отраслях промышленности.
