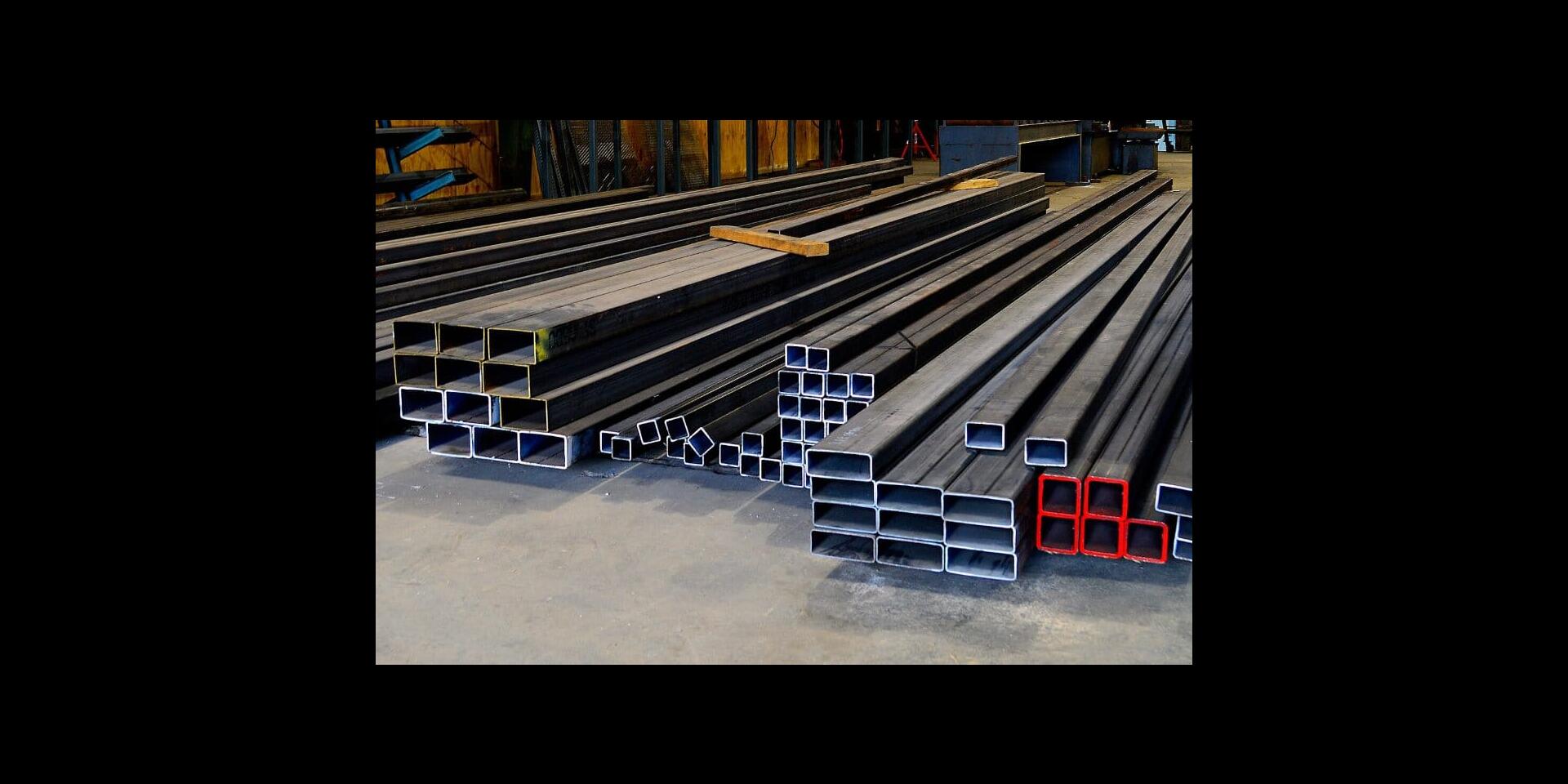

Профильные трубы: размеры и характеристики

Профильная труба, также известная как профтруба, представляет собой длинномерное полое металлическое изделие с наружными стенками самой разной толщины. Используется в строительстве, прокладке коммуникаций, для производства мебели. Для транспортировки различных жидкостей и газов подобные изделия считают не очень подходящими.

Главное отличие профтрубы от обычной круглой заключается в особенностях формы поперечного сечения. Оно может быть квадратным, как прямоугольное или овальное. В статье мы рассмотрим виды и основные технические характеристики профильных труб, поговорим об их типоразмерах.

Типы профильных труб

Наиболее важными характеристиками в этом плане являются: геометрические размеры профильной трубы, форма ее профиля, масса на погонный метр. Существует два основных типа профильных труб, они регламентируются ГОСТами.

ГОСТ 8639-82 Трубы стальные квадратные

Стандарт определяет требования к производству квадратных профильных труб. Параметры таких изделий включают длину, ширину сторон квадрата и толщину внешней стенки.

Согласно данному ГОСТу выпускаются профили размером от 10×10 мм до 300×300 мм с толщиной стенки от 1 до 12 мм. Квадратные профтрубы отличаются повышенной прочностью и жесткостью. Благодаря этим преимуществам они широко применяются в каркасных конструкциях сооружений самого различного назначения: жилых домах, промышленных зданиях, складах, торговых центрах, мостах и эстакадах, сборке каркаса рекламных стендов и т. д. Трубные профильные изделия позволяют создавать конструкции, способные выдерживать значительные очень длительные нагрузки, обеспечивать устойчивость и надежность объектов.

ГОСТ 8645-68 Трубы стальные прямоугольные

Стандарт описывает производство прямоугольных профилей. Размеры таких труб из стали варьируются от 15×10 мм до 400×200 мм с толщиной стенки от 1 до 12 мм. Прямоугольные профтрубы часто используются там, где важно обеспечить простоту сборки при сохранении прочности конструкции.

Какими бывают профильные трубы

Кроме сечения, существует классификация профильных труб по другим важным параметрам.

По способу изготовления

• Бесшовные. Изготавливаются методом горячего или холодного проката без швов;
• Электросварные. Производятся путем сварки заготовок из листового металла;
• Горячекатаные. Их изготавливают горячей прокаткой заготовки, что обеспечивает очень высокую прочность;
• Холоднокатаные. Проходят через холодную деформацию. Это позволяет достичь большей точности размеров и гладкости поверхности.

По толщине стенок

Как показали многочисленные расчёты, она очень существенно влияет на механические свойства и вес трубы. Различают:

• Тонкостенные трубы — с толщиной стенки менее 3 мм. Показатель взят из официального документа ГОСТ Р ИСО 6500-1-2013, который устанавливает нормы и правила для металлопроката;
• Среднестенные трубы — с толщиной стенки от 3 до 6 мм. Этот диапазон принят большинством отечественных производителей металлопроката и указан в каталогах многих компаний;
• Толстостенные трубы — с толщиной стенки более 6 мм. Зафиксирован в общероссийских стандартах и инструкциях, в частности СП 63.13330.2012, посвящённых вопросам проектирования и строительства.

Профильные трубы изготавливают из самых разных марок стали, но в первую очередь из Ст3пс/Ст3сп (низко углеродистая, по доступной цене и достаточно прочная), 09Г2С (низколегированная, повышенной прочности и морозостойкости), 10ХСНД (легированная, для особо нагружаемых конструкций), 35ГС (углеродисто-марганцевая, для ответственных конструкций), 17Г1С (высоколегированная, хорошо противостоит коррозии) и AISI 304 (нержавеющая, отлично защищает от воздействий окружающей среды). Выбор зависит от назначения конструкции, климата, характера нагрузок и желаемой долговечности.

При выборе металлопроката также необходимо учитывать сортамент продукции, который включает ассортимент изделий различного качества и назначения. Особое внимание уделяется правильной обработке материалов, позволяющей достичь нужных механических свойств изделий. Среди особенностей производства выделяют методы горячей и холодной деформации, влияющие на конечные характеристики профиля. Горячедеформированные отличаются повышенной прочностью и устойчивостью к деформациям, тогда как холоднодеформированные обладают очень точной геометрической формой и гладкими поверхностями.

Об использовании профильных труб

Почти все сферы строительства и промышленности:

• Строительство домов и сооружений разного уровня сложности;
• Производство мебели и ограждений (например, заборов);
• Каркасы строительных конструкций и архитектурных элементов;
• Изготовление деталей машин и механизмов;
• Металлоконструкции специального назначения.

Подбор профиля зависит от конкретных требований проекта, а также условий эксплуатации будущей конструкции. На рынке Москвы и других регионов РФ представлен широкий ассортимент металлопроката, позволяющий подобрать и купить оптимальный вариант для любого строительного проекта. Для правильного выбора профильной трубы рекомендуется учитывать габариты возводимого сооружения, тип нагрузки, которую оно должно выдерживать, свойства материала стенок, стоимость продукции и некоторые другие важные факторы.

Используя таблицы размеров и характеристик, вы сможете выбрать подходящую трубу для своего проекта, будь то строительство жилого дома, монтаж забора или создание мебельных каркасов.

Таблицы размеров профильных труб

Их легко можно найти на специализированных сайтах. Диапазоны допустимых размеров есть для овальных труб, прямоугольных, с сечением в виде квадрата и т. д.  Здесь мы только приведём выдержки.

Таблица веса 1 п.м.  квадратного сечения (в кг.) изделия в зависимости от его параметров:

Для прямоугольных:

Детальные и подробные таблицы способны дать, как общее, так и детальное представление о размерах стандартных профтруб, которые используют в разных отраслях.

Вместо заключения

Из всего выше сказанного видно, что типоразмеры варьируются в достаточно широких пределах. Для нестандартных проектов возможны индивидуальные заказные варианты. Помните, правильный подбор размера и толщины стенок гарантирует надежность и долговечность вашей конструкции.
